Total EMC / Thermal Products
IDSMT – S series (Side contact type)

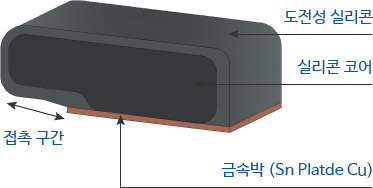

제품구조 및 특징
측면 접촉이 가능한 구조
접지물간 우수한 접지적 특성
우수한 전기전도도
표면 실장 시 부품의 안정화
정밀한 릴 포장으로 정확한 SMT 작업 가능
SMT 실장 시 우수한 접착강도
PCB or FPCB의 Impedance matching 성능
신뢰성TEST(염수분무, 열충격, 항온항습) Pass
우수한 열 전도도
EMI 차폐
뛰어난 ESD 효과
SMT mounting 후 복원력 및 충격 흡수 특성 보유
전력손실 특성으로 EMI 노이즈 감쇄
제품 사양
| 항목 | 시험방법 | 제품특성 | |
|---|---|---|---|
| 재료 | 주재료 | - | 실리콘 & 금속박 (Sn Plated Cu) |
| 색상 | 육안 | Dark gray/Gray | |
| 내열도 (℃) | 내부테스트 규격 | 280 | |
| 사용 가능온도(℃) | 내부테스트 규격 | - 40 ~ + 120 | |
| 전기저항 (Ω) | 초기 | HIOKI 3540 mΩ HITESTER | Max. 1.0 |
| 항온항습 시험 | Max. 1.0 | ||
| 염수분무 시험 | Max. 1.0 | ||
| 열충격 시험 | Max. 1.0 | ||
| 표준 크기 (mm) | 폭 | 디지털 캘리퍼스 | Order Size |
| 높이 | |||
| 길이 | |||
| 난연성 | UL 94 | UL 94-V1 | |
| RoHS & Halogen Free | Pb, Cd, Hg, Cr+6, PBBs, PBDEs, Br, Cl | N.D. | |
How to Order
P/N :
IDSMT
1
-
S
2
-
AAA
3
-
BBB
4
-
CCC
5
-
DDD
6
-
1Serial Number
2S : Standard
-
3Width (mm)
4Height (mm)
-
5Length (mm)
6Type : H[Gray color/hole]
BH[Black color/hole]
N [without a hole]
BN [Black color/without a hole]
- [ For Example ]
-
IDSMT-S-2.9-1-1.9-BN
Standard
Width : 2.9mm
Height : 1mm
Length : 1.9mm
Type : BN
